FEET

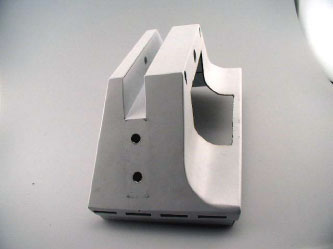

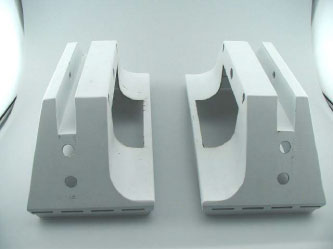

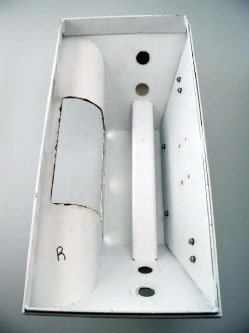

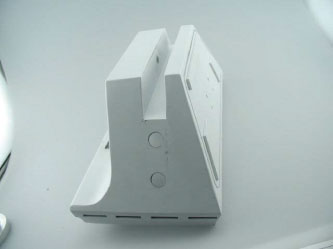

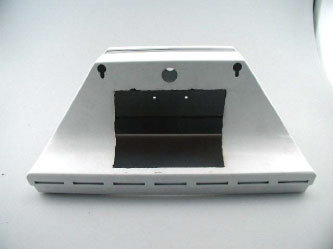

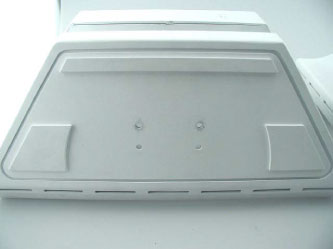

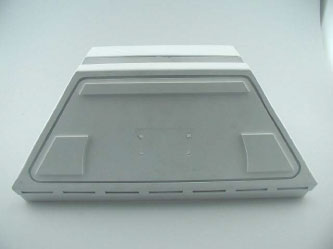

Foot Outer (2) Steel - NPC Cutouts with Aluminum Details & Side Pieces Paint R2 White attached with SS washer/lock washer/nut
![Outer Foot](graphics/r2d2/r2feet/outerfoot1.jpg)
![Outer Foot](graphics/r2d2/r2feet/outerfoot3.jpg)
![Outer Foot](graphics/r2d2/r2feet/sidefootdetails.jpg)
![Outer Foot](graphics/r2d2/r2feet/outerfootinside.jpg)

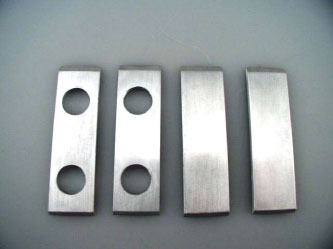

Foot Outer Strips (2) Front - 2 Holes for KNFs (2) Rear Aluminum
![Outer Foot Strips](graphics/r2d2/r2feet/outerfootstrips.jpg)

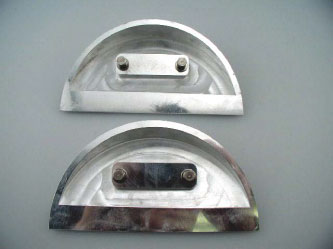

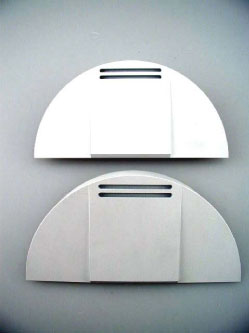

Side Foot Details Outer (Half Moons) (2) Aluminum - Diet Paint R2 White attach with 2 SS hex screws/washers/lock washers each
![Half Moons Outer](graphics/r2d2/r2feet/halfmoonsouterback.jpg)

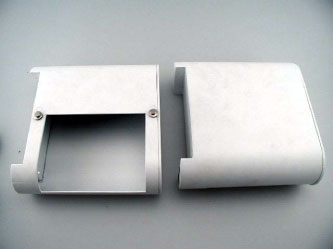

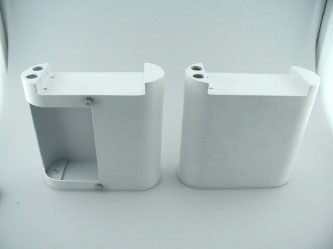

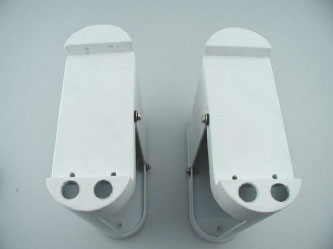

Battery Boxes (2) Aluminum - NPC Cutouts Paint R2 White attach with 2 SS Hex Screws with rubber washer/washer/lock nut/nut per box
![R2-D2](graphics/r2d2/r2feet/batteryboxes2.jpg)
![R2-D2](graphics/r2d2/r2feet/batteryboxes4.jpg)

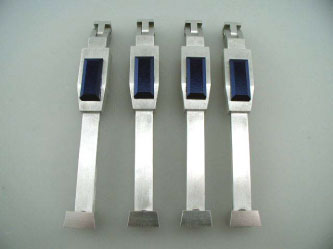

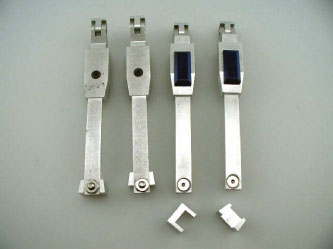

Battery Harnesses (4) Aluminum Paint R2 Blue
![R2-D2](graphics/r2d2/r2feet/batteryharness2.jpg)

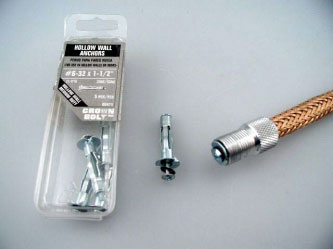

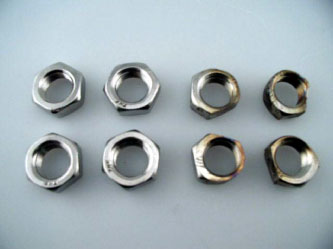

Knurled Hose Fittings (8) Aluminum (8 Stainless Steel Nuts)

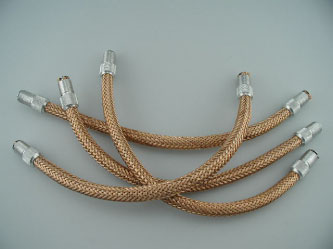

Hose Bronze Braided (4) 1' Sections
![R2-D2](graphics/r2d2/r2feet/hoseknf.jpg)
![R2-D2](graphics/r2d2/r2feet/knfnuts.jpg)

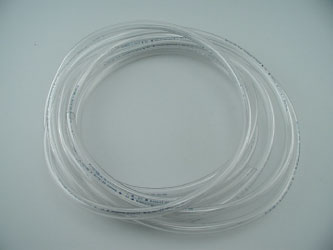

Tube for Hoses 7/16" OD Clear Vinyl 1' Sections (4) attach with expanding screw 1 1/2" and 1/2"
![R2-D2 Hose Tube](graphics/r2d2/r2feet/r2d2hosetube.jpg)

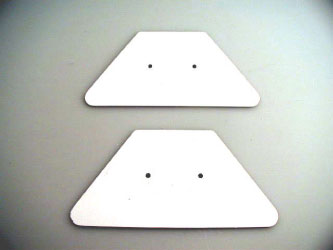

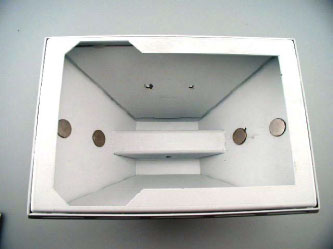

Foot Center Steel - Caster Ball Cutouts & Side Pieces Paint R2 White
![R2-D2 Center Foot](graphics/r2d2/r2feet/centerfoot2.jpg)
![R2-D2 Center Foot Side Details](graphics/r2d2/r2feet/r2d2centerfootsidedetails.jpg)

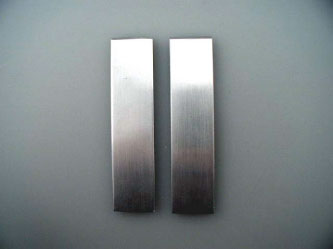

Foot Strips Center (2) Aluminum
![R2-D2 Center Foot Strips](graphics/r2d2/r2feet/centerfootstrips.jpg)

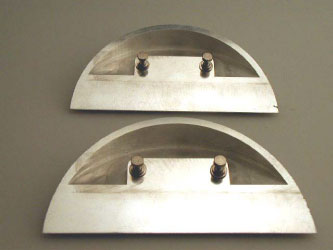

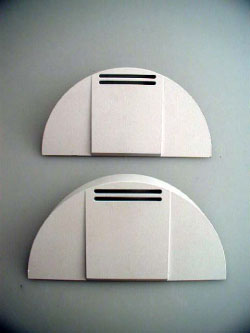

Side Foot Details Center Foot (Half Moons) (2) Aluminum Diet Paint R2 White attach with 2 SS hex screws/washers/lock washers each
![R2-D2 Center Foot Half Moons Front](graphics/r2d2/r2feet/r2d2centerfoothalfmoonsfront.jpg)
![R2-D2 Center Foot Half Moons Rear](graphics/r2d2/r2feet/r2d2centerfoothalfmoonsrear.jpg)
Foot Drive Systems (2) (JAG)

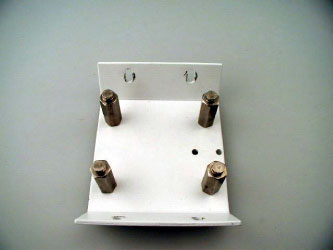

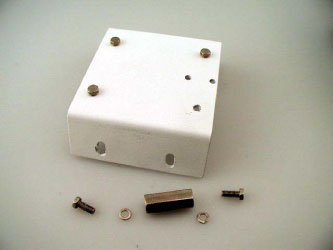

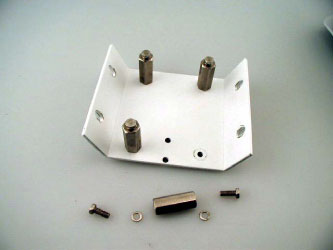

Center Foot Caster Bracket #1 (JAG) attach with SS (4) standoffs, (8)lock washers (8) hex screw
![R2-D2 Center Foot Caster Bracket 1 Top](graphics/r2d2/r2feet/r2d2casterbracket1top.jpg)
![R2-D2 Center Foot Caster Bracket 1 Bottom](graphics/r2d2/r2feet/r2d2casterbracket1bottom.jpg)
![R2-D2 Center Foot Caster Bracket 1 Bottom Final](graphics/r2d2/r2feet/r2d2casterbracket1bottomfinal.jpg)

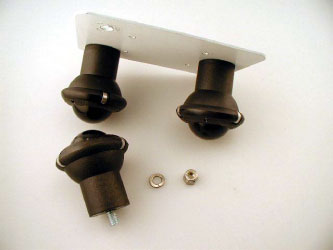

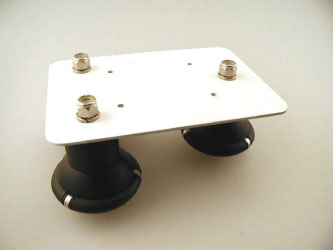

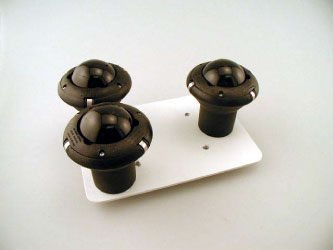

Center Foot Caster Bracket #2 (JAG)
Caster Balls (3) attach with SS locknut/nut each
![R2-D2 Caster Bracket 2 Caster Balls Top](graphics/r2d2/r2feet/r2d2casterbracket2casterballstop.jpg)
